Tabellerna 9b – 9c nedan avser ramar enligt figurerna 9.3 och 9.4.
För beräkning av nockhöjder se tabell sadelbalkar med I-tvärsnitt

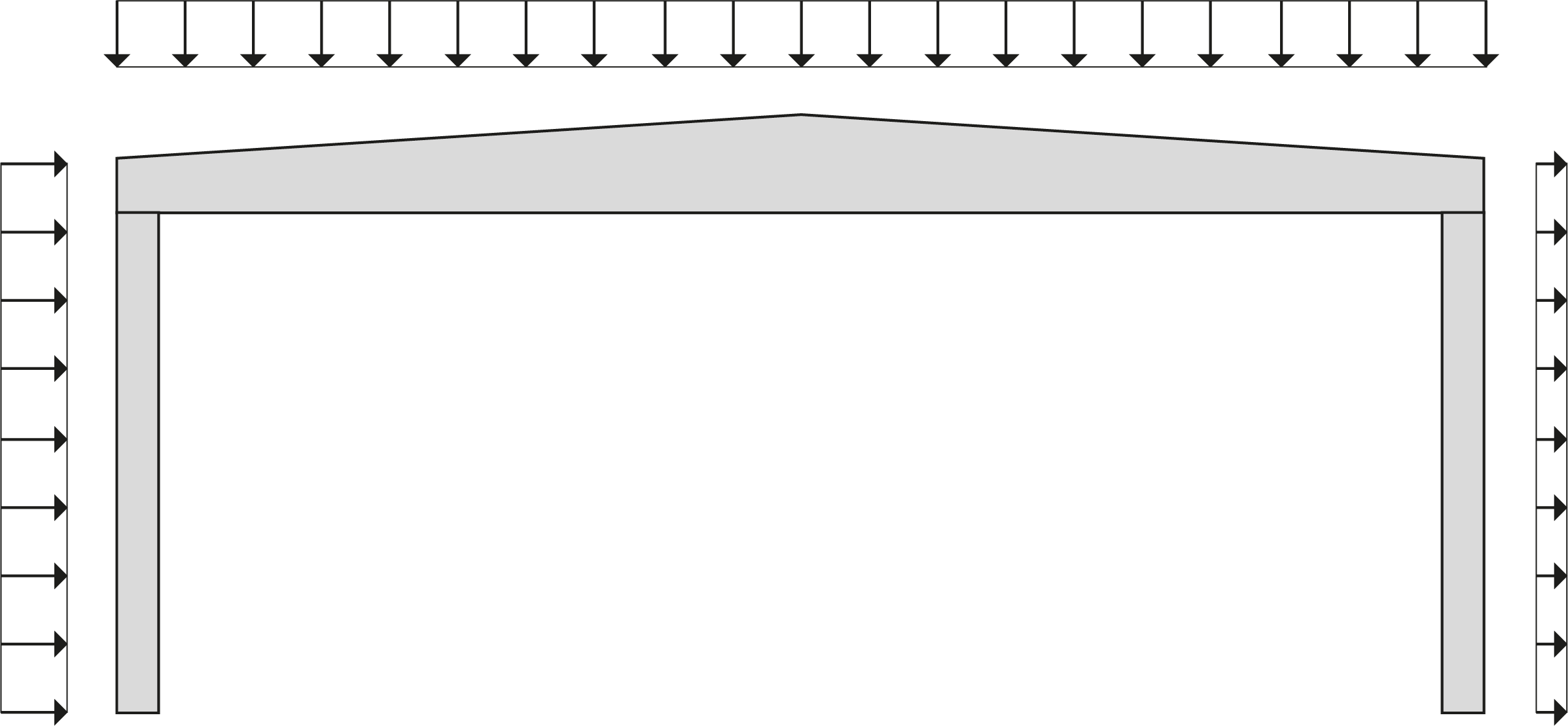

Figur 9.3
Förutsättningar för nedanstående tabell: inspända pelare till grund och ledad koppling mellan pelare och balk.
| Tabell 9b Pelardimension enkelram med olika balkspännvidder enligt figur 9.3 vid vb = 22 – 26 m/s | |||
| Balkspännvidd, m | |||
| Höjd till nock, m | Pelardimension | ||
| 18 och 24 | 32 | 36 | |
| 4 | RP 30/30 | ||
| 6 | RP 30/40 | ||
| 8 | RP 40/40 | RP 40/50 | RP 50/50 |
| 10 | RP 40/50 | RP 40/60 | RP 50/60 |

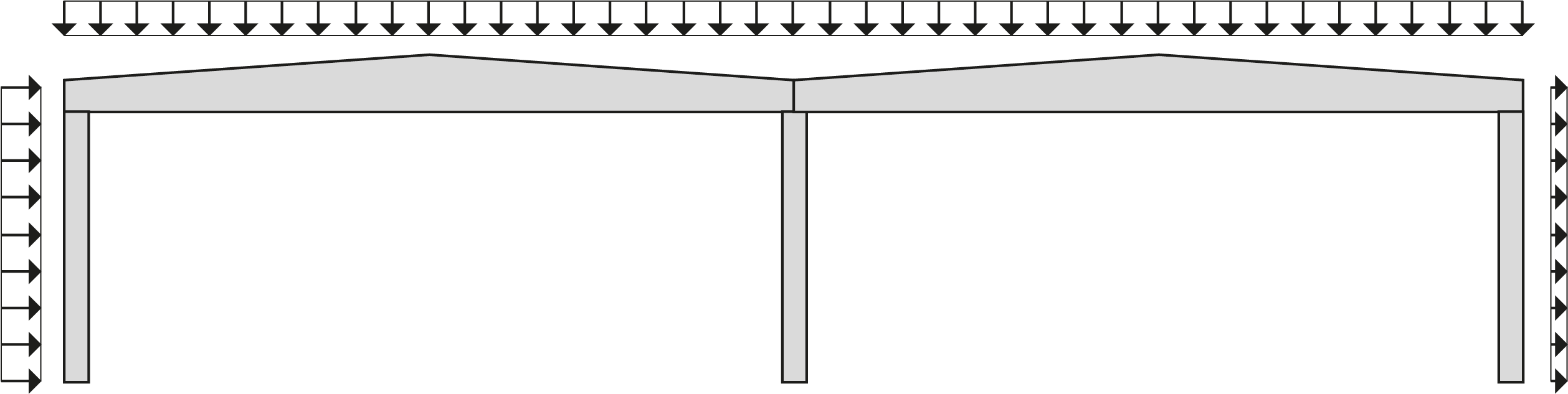

Figur 9.4
Förutsättningar för nedanstående tabell: inspända pelare till grund och ledad koppling mellan pelare och balk
| Tabell 9c Pelardimension dubbelram med olika balkspännvidder enligt figur 9.4 vid vb = 22 – 26 m/s | |||||||||
| Balk-spännvidd, m | 18 | 24 | 32 | 36 | |||||
| Pelar-placering | Fasad | Mitt | Fasad | Mitt | Fasad | Mitt | Fasad | Mitt | |
| Höjd till nock, m |
Pelar-dimension |
||||||||
| 4 | RP 30/30 | RP 30/40 | RP 30/30 | RP 30/50 | |||||
| 6 | RP 30/30 | RP 30/40 | RP 30/30 | RP 30/50 | |||||
| 8 | RP 40/30 | RP 40/50 | RP 40/30 | RP 40/50 | RP 40/40 | RP 40/50 | RP 50/40 | RP 50/50 | |
| 10 | RP 40/40 | RP 40/50 | RP 40/40 | RP 40/50 | RP 40/40 | RP 40/50 | RP 50/50 | RP 50/60 | |
