Balkar

I nedanstående tabeller anges exempel på vanliga balktvärsnitt.

Rektangulära balkar, RB och RB/F
 RB1 Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm
20/30 25/40 30/50 40/50
20/40 25/50 30/60 40/60
20/50 25/60 30/70 40/70
20/60 25/70   40/80



Flänsbalkar, FB/F

  FB 2

Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm
60/40 70/40 80/40 90/50
60/50 70/50 80/50 90/60
60/60 70/60 80/60 90/70
60/70 70/70 80/70 90/80
  70/80 80/80

Flänsbalkens hylla har höjd mellan 5 och 35 cm beroende på last från bjälklag. En flänsbalk med bredden 60, höjden 40 och hyllans höjd 15 cm betecknas 60/40-15.  Enkel flänsbalk FB/FH har halverad bredd jämfört med dubbelsidig.

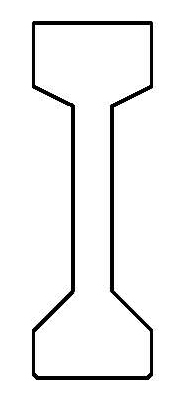

Balk med I-tvärsnitt, IB/F
 IB F Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm
30/70 40/90 50/120
30/90 40/120 50/150
30/120 40/150 50/180
  40/180

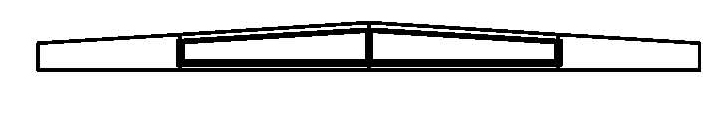

Sadelbalk med I-tvärsnitt, SIB/F

 SIB F

IB F

Bredd/Höjd cm Bredd/Höjd cm Bredd/Höjd cm
30/90 40/120 50/150
30/105 40/135 50/165
30/120 40/150 50/180
30/135 40/165 50/195
30/150 40/180 50/210
