Bjälklag

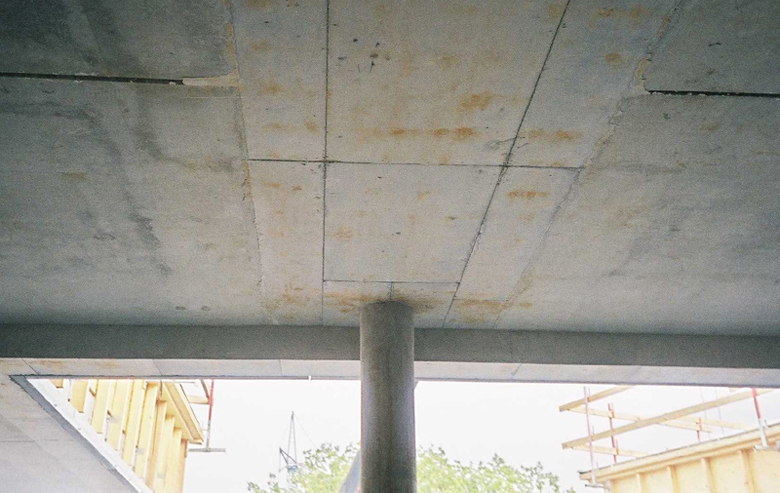

Bjälklag i kontorshus utförs ofta som s k Pelardäck, en stomtyp där pelare utgör punktformiga stöd för bjälklaget utan några underliggande balkar eller konsoler. Man får en slät undersida utan några nedstickande konstruktionsdelar. Pelardäcket förenklar härigenom all ledningsdragning och minskar behovet av undertak. Stomtypen är därför mycket lämpad för just kontorshus och den har stor flexibilitet och är mycket kostnadseffektiv.

De horisontella krafterna upptas i pelardäck bäst av fasadväggarna och trapphusens väggar. Krafterna överförs dit via den oerhört styva horisontella skiva som betongbjälklaget utgör. Pelarna kan då göras med ledad infästning, vilket vanligtvis ger den mest ekonomiska lösningen. Böjmomentet i pelaren blir lågt och armeringen kan göras enkel.

Nedböjning och genomstansning blir vanligtvis dimensionerande. Pelardäck kan gärna kombineras med plattbärlag.

-
