Tabellerna 9b – 9c nedan avser ramar enligt figurerna 9.3 och 9.4.
För beräkning av nockhöjder se tabell sadelbalkar med I-tvärsnitt

enkelram fig 9 3 295px


Förutsättningar för nedanstående tabell: inspända pelare till grund och ledad koppling mellan pelare och balk.

Tabell 9b Pelardimension enkelram med olika balkspännvidder enligt figur 9.3 vid Vref = 22 – 26 m/s
Balkspännvidd, m
Höjd till nock, m
 18 och 24 32  36
  Pelardimension
4  RP 30/30  RP 40/30  RP 50/40
6  RP 30/40  RP 40/40  RP 50/40
8  RP 40/40  RP 40/50  RP 50/50
10  RP 40/50  RP 40/60  RP 50/60

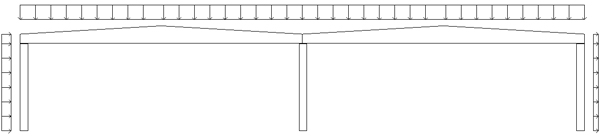

dubbelram fig 9 4 600px


Förutsättningar för nedanstående tabell: inspända pelare till grund och ledad koppling mellan pelare och balk

Tabell 9c Pelardimension dubbelram med olika balkspännvidder enligt figur 9.4 vid Vref = 22 – 26 m/s
Balkspännvidd, m 18 24   32   36
  Fasadpel.  Mittpel.   Fasadpel. Mittpel. Fasadpel. Mittpel.   Fasadpel. Mittpel.
Höjd till nock, m       Pelar dimension
4 RP 30/30 RP 30/40 RP 30/30 RP 30/50 RP 40/30 RP 40/50 RP 50/40 RP 50/50
6 RP 30/30 RP 30/40 RP 30/30 RP 30/50 RP 40/40 RP 40/50 RP 50/40 RP 50/50
8 RP 40/30 RP 40/50 RP 40/30 RP 40/50 RP 40/40 RP 40/50 RP 50/40 RP 50/50
10 RP 40/40 RP 40/50 RP 40/40 RP 40/50 RP 40/40 RP 40/50 RP 50/50 RP 50/60
